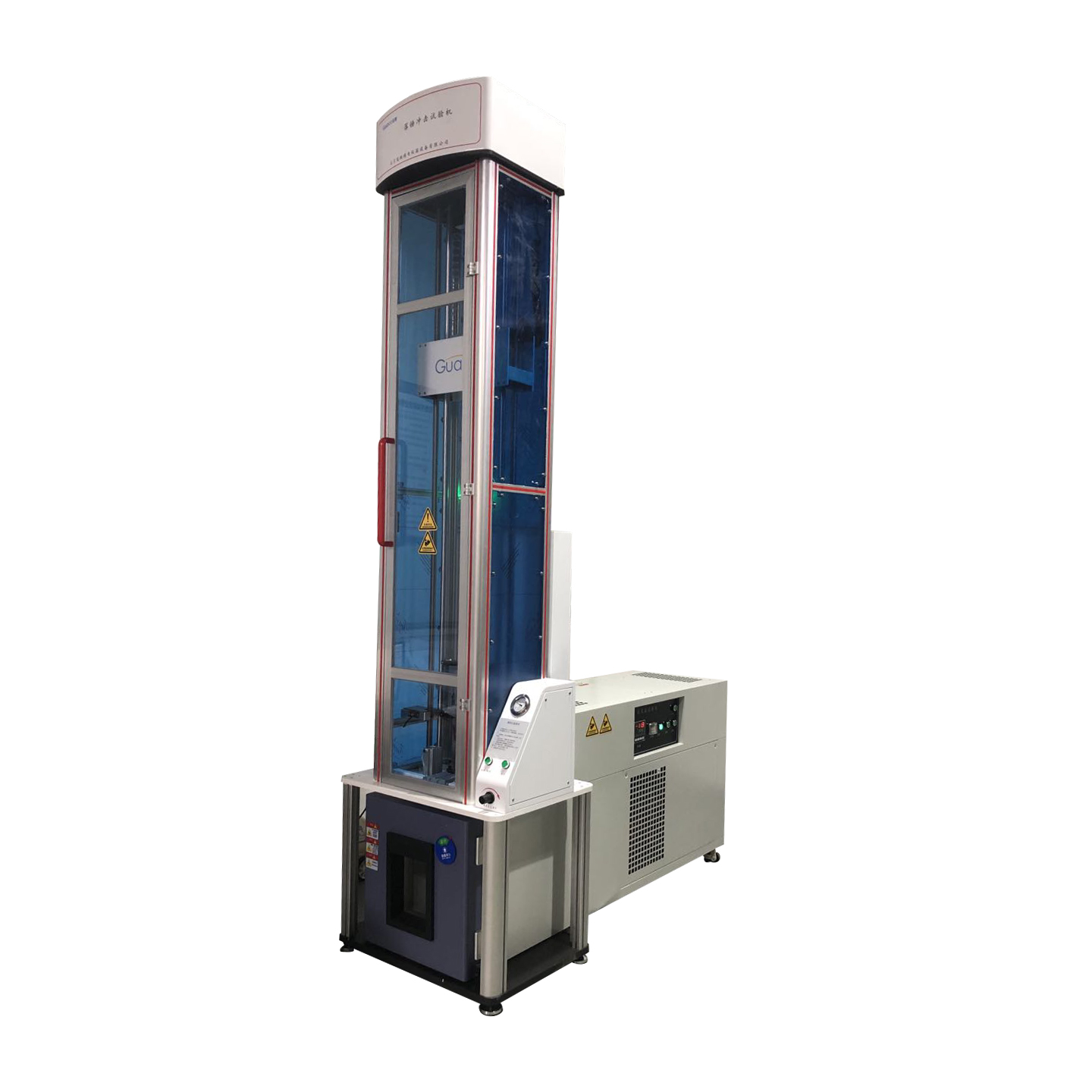

汽车胶粘剂冲击试验机
功能总述
该设备是基于仪器化落锤锤冲击试验机所开发的，通过动态冲击楔形块切割两个金属片之间的高强度胶粘剂的方法，测定在冲击条件下高强度胶粘剂的动态抗断裂性能，是非金属材料生产厂家、质检部门必备的检测仪器，也是科研单位进行新材料研究不可缺少的测试仪器。
该设备采用力值传感器、测试系统，高速数据采集卡通过仪器化传感器测定出被冲击楔形块切割试样过程的载荷瞬态值，即冲击过程的力－位移－能量曲线及曲线上的特性点： 最大力Fm，冲击能量Wt和相应的位移，实现了对切割两金属片之间的高强度胶粘剂的过程分析，反映胶粘剂在动态冲击切割条件下的粘接性能。
我公司设备为成套设备供货，对技术、设备供货总负责，并对300J胶粘剂劈裂冲击试验机的完整性、可靠性、先进性全面负责，对本设备的设计、制造、安装、调试、培训等方面承担总体技术责任。
相关标准
(1) GB/T2611-2007《试验机通用技术要求》
(2) ISO 11343 《Adhesives — Determination of dynamic resistance to cleavage of high-strength adhesive bonds under impact conditions — Wedge impact method》
技术指标
主机
序号 | 项 目 | 技术参数 |
1 | 冲击能量 | 50～300J |
2 | 冲击速度 | 2～5.5m/s |
3 | 冲击高度 | 0.2～1.6m |
4 | 提锤速度 | 1m/min～3m/min连续可调 |
5 | 锤头定位精度 | 1mm |
6 | 拉伸动态传感器最大载荷 | 2kN |
7 | 拉伸动态传感器静态线性误差 | 满量程±1%（10%～50%FS） 逐点±2%（50%～100%FS） |
8 | A/D采样分辨力 | 16bits |
9 | 最大采样频率 | 2MHz |
10 | 频率响应 | 500kHz |
11 | 实验动态误差 | <2% |
12 | 试验机外形尺寸 | 850×1700mm×3300mm |
13 | 试验机净重 | 1200kg |
14 | 电源 | 220V±10%，50Hz±10% |
高低温箱技术参数
序号 | 项目 | 技术参数 |
1 | 温度范围 | -40℃-80℃ |
2 | 制冷方式 | 双压缩机 |
3 | 加热方式 | 电阻丝加热 |
4 | 温度偏差 | ≤±2℃ |
5 | 温度均匀度 | ≤±2℃ |
6 | 温控表精度 | ±0.5℃ |
7 | 箱体外尺寸 | 1510x550x1010 |
8 | 箱体内尺寸 | 240x200x450 |
9 | 电源 | 380V/4kW |
